Dettagli del prodotto
Luogo di origine: JIANGSU
Marca: Zhijia
Certificazione: API, ce, RoHS, BIS, tisi, JIS, GS, ISO9001
Numero di modello: Tubo di Wleded del carbonio
Termini di trasporto & di pagamento
Quantità di ordine minimo: 5TONS
Prezzo: USD 621-938 Per Ton
Imballaggi particolari: imballato nei pacchi o nella scatola di legno o come il cliente richiesto
Tempi di consegna: 10-15days
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 500000 tonnellata/tonnellate al mese
Norme: |
ASTM, ASME ed api, ANSI B 36,10 |
Mestiere: |
Laminato a freddo e trafilato a freddo |
Norma dell'ANSI: |
B1.20. |
Gradi: |
Grado A, grado B, grado C di ASTM A106 |
Tipo: |
ERW/senza cuciture/ha fabbricato/saldato |
DIMENSIONE: |
1/2» N.B.: a 36" N.B.: |
Lunghezza: |
3 metri minimi, 18 metri massimi |
Spessore: |
3-12mm |
Specializzato dentro: |
Tubo del grado B del grande diametro ASTM A106 |
Programmi: |
Programmi 20, 30, 40, norma (STD), pesante extra (XH), 80, 100, 120, 140, 160, XXH & più pesante |
Norma di ASME: |
B36.10M |
Tolleranza: |
Tubo trafilato a freddo: +/-0.1mm ha laminato a freddo il tubo: +/-0.05mm |
Estremità: |
Estremità liscia, Estremità smussata, Battistrada |
Norme: |
ASTM, ASME ed api, ANSI B 36,10 |
Mestiere: |
Laminato a freddo e trafilato a freddo |
Norma dell'ANSI: |
B1.20. |
Gradi: |
Grado A, grado B, grado C di ASTM A106 |
Tipo: |
ERW/senza cuciture/ha fabbricato/saldato |
DIMENSIONE: |
1/2» N.B.: a 36" N.B.: |
Lunghezza: |
3 metri minimi, 18 metri massimi |
Spessore: |
3-12mm |
Specializzato dentro: |
Tubo del grado B del grande diametro ASTM A106 |
Programmi: |
Programmi 20, 30, 40, norma (STD), pesante extra (XH), 80, 100, 120, 140, 160, XXH & più pesante |
Norma di ASME: |
B36.10M |
Tolleranza: |
Tubo trafilato a freddo: +/-0.1mm ha laminato a freddo il tubo: +/-0.05mm |
Estremità: |
Estremità liscia, Estremità smussata, Battistrada |

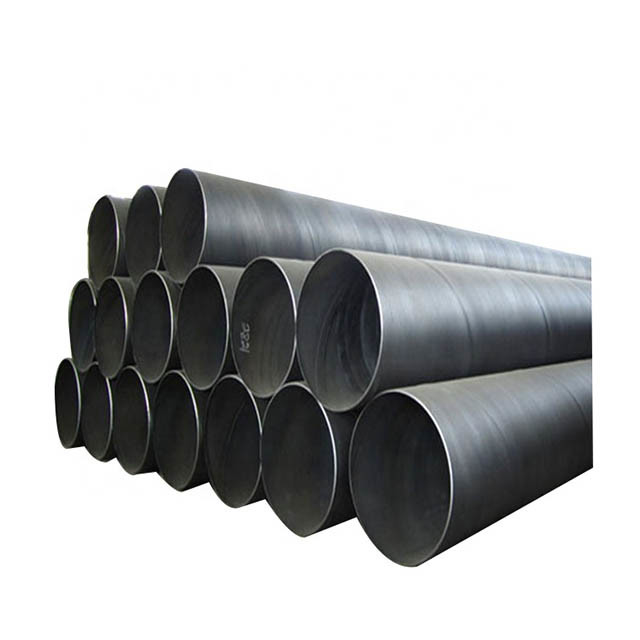

Tubo saldato del SA 106 Gr B Sch 40, produttore del tubo del acciaio al carbonio di A106 Gr B ERW in Cina
Il tubo del grado B di ASTM A106 è una specificazione e un grado per temperatura elevata, tubi ad alta pressione del acciaio al carbonio. Zhijia Steel Company è un fornitore di questi tubi nelle dimensioni e quantità differenti. Ci sono norme e gradi differenti che sono utilizzati nelle applicazioni differenti. A106 il tubo senza cuciture del grado B è utilizzato nelle applicazioni dove i gas ed i liquidi caldi sono trasportati alle temperature elevate. Ciò è importante da tenere il consumo di energia giù in queste piante. Ci sono classi differenti di pressione denotate dai programmi di questi tubi.
I nostri ASTM A106 Gr la B Sch 40 tubi sono un a medio raggio dei tubi della classe di pressione che possono applicarsi nelle applicazioni con delicato alle capacità medie di pressione. Le applicazioni del materiale di ASTM A106 Gr.B hanno potuto essere le industrie vedute come la costruzione di nave, le raffinerie marine delle applicazioni, del petrolio e del gas ed in centrali petrolchimiche. Il materiale di A106 Gr.B prodotto da noi è di alta usura livella, ad alta resistenza, alta resistenti. Le dimensioni A106 del tubo del grado B variano con le norme ed i requisiti di applicazione. L'intervallo di grandezze del tubo di A106b da 1/8 di pollice a 48 pollici nella gamma generalmente usata. Potete contattarci per tutta la conduttura su ordine in materiale del SA 106 Gr B.
| Dimensione» | MSL fanno | Il ISMT fa | JSL fanno |
|---|---|---|---|
| 1/2» | 1.323,53 | 1.316,18 | 1.330,88 |
| 3/4" | 1.102,94 | 1.095,59 | 1.110,29 |
| 1" | 955,88 | 948,53 | 963,24 |
| 1,25» | 911,76 | 904,41 | 919,12 |
| 1,5" | 808,82 | 801,47 | 816,18 |
| Prezzo USD/Ton Tutti i prezzi sono applicabili per SCH 40, SCH 60, SCH 80 & SCH XS |
|||
| NPS [designatore di DN] | Sopra | Sotto | ||
| in. | millimetro | in. | millimetro | |
| 1/8 - 1-1/2 [6 - 40], includendo | 1/64 (0,015) | 0,4 | 1/64 (0,015) | 0,4 |
| Oltre 1-1/2 - 4 [40 - 100], includendo | 1/32 (0,031) | 0,8 | 1/32 (0,031) | 0,8 |
| Oltre 4 - 8 [100 - 200], includendo | 1/16 (0,062) | 1,6 | 1/32 (0,031) | 0,8 |
| Oltre 8 - 18 [200 - 450], includendo | 3/32 (0,093) | 2,4 | 1/32 (0,031) | 0,8 |
| Oltre 18 - 26 [450 - 650], includendo | 1/8 (0,125) | 3,2 | 1/32 (0,031) | 0,8 |
| Oltre 26 - 34 [650 - 859], includendo | 5/32 (0,156) | 4,0 | 1/32 (0,031) | 0,8 |
| Oltre 34 - 48 [850 - 1200], includendo | 3/16 (0,187) | 4,8 | 1/32 (0,031) | 0,8 |
Prova di trazione -- NPS 8 e più grande -- accettabile trasversale o longitudinale
Più piccolo di NPS 8 -- pesato nei lotti. Più grandi dimensioni -- dalla lunghezza.
Spianatura della prova -- NPS 2 e più grande.
Prova di piegatura (fredda) -- NPS 2 e sotto.
| Grado di curvatura | Diametro del mandrino | |
| Per gli usi normali di ASTM A106 | 90 | un nom di 12 x. diametro del tubo |
| Per l'avvolgimento vicino | 180 | un nom di 8 x. diametro del tubo |
| Tipi del tubo del grado B di ASTM A106 | Fuori diametro | Spessore della parete | Lunghezza |
|---|---|---|---|
| Tubo senza cuciture del grado B di ASTM A106 (dimensioni su ordinazione) | 1/2» N.B.: - 60" N.B.: | SCH 5/SCH 10/SCH 40/SCH 80/SCH 160 | Abitudine |
| Il grado la B di ASTM A106 ha saldato il tubo (nelle dimensioni di riserva + su ordinazione) | 1/2» N.B.: - 24" N.B.: | Secondo il requisito | Abitudine |
| Tubo del grado B ERW di ASTM A106 (dimensioni su ordinazione) | 1/2» N.B.: - 24" N.B.: | Secondo il requisito | Abitudine |
| Il grado B di ASTM A106 HA VISTO il tubo | 16" N.B.: - 100» N.B.: | Secondo il requisito | Abitudine |
| Norma | Grado | Composizione chimica % | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| C | Mn | P | S | Si | Cr | Cu | Ni | Mo | V | ||
| ASTM A106 | B | ≤0.30 | 0.29-1.06 | ≤0.035 | ≤0.035 | >0,10 | ≤0.40 | ≤0.40 | ≤0.40 | ≤0.15 | ≤0.08 |
| ASTM A53 | B | ≤0.30 | ≤1.20 | ≤0.05 | ≤0.045 | - | ≤0.40 | ≤0.40 | ≤0.40 | ≤0.15 | ≤0.08 |
| Api 5L | B (PSL-1) | ≤0.28 | ≤1.20 | ≤0.030 | ≤0.030 | - | - | - | - | - | - |
| BACCANO 1629, BACCANO 2448 |
St 37,0 | ≤0.17 | - | ≤0.040 | ≤0.040 | - | - | - | - | - | - |
| St 44,0 | ≤0.21 | - | ≤0.040 | ≤0.040 | - | - | - | - | - | - | |
| EN10210 | S235JRH | ≤0.17 | ≤1.40 | ≤0.040 | ≤0.040 | - | - | - | - | - | - |
| GB/T8163, GB/T8162 |
10# | 0.07-0.13 | 0.35-0.65 | ≤0.035 | ≤0.035 | 0.07-0.37 | ≤0.15 | ≤0.25 | ≤0.30 | - | - |
| 20# | 0.17-0.23 | 0.35-0.65 | ≤0.035 | ≤0.035 | 0.17-0.37 | ≤0.25 | ≤0.25 | ≤0.30 | - | - | |
| Norma | Grado | Resistenza alla trazione (MPa) |
Carico di snervamento (MPa) |
Trans.Elongation (%) |
Prova di urto (J) |
|---|---|---|---|---|---|
| ASTM A106 | B | >415 | ≥240 | ≥16.5 | - |
| ASTM A53 | B | >415 | ≥240 | - | - |
| Api 5L | B (PSL-1) | >414 | ≥241 | Come clausola a | - |
| BACCANO 1629 | St 37,0 | 350-480 | ≥235 | ≥23 | - |
| BACCANO 2448 | St 44,0 | 420-550 | ≥275 | ≥19 | - |
| EN10210 | S235JRH | 360-510 | ≥235 | ≥26 | 27 (+20°C) |
| GB/T 8163 | 10# | 335-475 | ≥205 | ≥24 | - |
| GB/T 8162 | 20# | 410-550 | ≥245 | ≥20 | - |
| Pressione massima permessa (PSI) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NPS | Diametro esterno | Programma | ||||||||||||
| (dentro) | (dentro) | 10 | 20 | 30 | STD | 40 | 60 | XS | 80 | 100 | 120 | 140 | 160 | XXS |
| 1/4 | 0,54 | 7985 | 7985 | 10798 | 10798 | |||||||||
| 3/8 | 0,675 | 6606 | 6606 | 9147 | 9147 | |||||||||
| 1/2 | 0,84 | 6358 | 6358 | 8575 | 8575 | 10908 | 17150 | |||||||
| 3/4 | 1,05 | 5273 | 5273 | 7187 | 7187 | 10220 | 14373 | |||||||
| 1 | 1,315 | 4956 | 4956 | 6670 | 6670 | 9316 | 13340 | |||||||
| 1 1/4 | 1,66 | 4133 | 4133 | 5638 | 5638 | 7380 | 11276 | |||||||
| 1 1/2 | 1,9 | 3739 | 3739 | 5158 | 5158 | 7247 | 10316 | |||||||
| 2 | 2,375 | 3177 | 3177 | 4498 | 4498 | 7097 | 8995 | |||||||
| 2 1/2 | 2,875 | 3460 | 3460 | 4704 | 4704 | 6391 | 9408 | |||||||
| 3 | 3,5 | 3024 | 3024 | 4200 | 4200 | 6132 | 8400 | |||||||
| 3 1/2 | 4 | 2769 | 2769 | 3896 | 3896 | |||||||||
| 4 | 4,5 | 2581 | 2581 | 3670 | 3670 | 4769 | 5782 | 7339 | ||||||
| 5 | 5,563 | 2273 | 2273 | 3303 | 3303 | 4404 | 5505 | 6606 | ||||||
| 6 | 6,625 | 2071 | 2071 | 3195 | 3195 | 4157 | 5318 | 6390 | ||||||
| 8 | 8,625 | 1420 | 1574 | 1829 | 1829 | 2307 | 2841 | 2841 | 3375 | 4085 | 4613 | 5147 | 4971 | |
| 10 | 10,75 | 1140 | 1399 | 1664 | 1664 | 2279 | 2279 | 2708 | 3277 | 3847 | 4558 | 5128 | 4558 | |
| 12 | 12,75 | 961 | 1268 | 1441 | 1560 | 2160 | 1922 | 2644 | 3244 | 3843 | 4324 | 5042 | 3843 | |
| 14 | 14 | 875 | 1092 | 1313 | 1313 | 1533 | 2079 | 1750 | 2625 | 3283 | 3829 | 4375 | 4921 | |
| 16 | 16 | 766 | 956 | 1148 | 1148 | 1531 | 2009 | 1531 | 2585 | 3157 | 3733 | 4404 | 4882 | |
| 18 | 18 | 681 | 849 | 1192 | 1021 | 1530 | 2042 | 1361 | 2553 | 3147 | 3743 | 4252 | 4848 | |
| 20 | 20 | 613 | 919 | 1225 | 919 | 1455 | 1989 | 1225 | 2526 | 3138 | 3675 | 4288 | 4824 | |
| 22 | 22 | 557 | 835 | 1114 | 835 | 1949 | 1114 | 2506 | 3063 | 3619 | 4176 | 4733 | ||
| 24 | 24 | 510 | 766 | 1147 | 766 | 1405 | 1978 | 1021 | 2489 | 3126 | 3700 | 4210 | 4786 | |
| 30 | 30 | 510 | 817 | 1021 | 613 | 817 | ||||||||
| 32 | 32 | 478 | 766 | 957 | 574 | 1054 | ||||||||
| 34 | 34 | 450 | 721 | 901 | 540 | 992 | ||||||||
| 36 | 36 | 425 | 681 | 851 | 510 | 1021 | ||||||||
| 42 | 42 | 583 | 729 | 438 | 875 | |||||||||
| N.B.: | Dimensione | OD | 40S | 5S | 10S | S10 | S20 | S40 | S60 | XS/80S | S80 | S100 | S120 | S140 | S160 | XXS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | millimetro | ||
| 1/8" | 10,29 | 1,2 | 1,73 | 2,41 | ||||||||||||
| 1/4" | 13,72 | 1,7 | 2,24 | 3,02 | ||||||||||||
| 3/8" | 17,15 | 1,7 | 2,31 | 3,2 | ||||||||||||
| 15 | 1/2» | 21,34 | 2,8 | 1,7 | 2,1 | 2,77 | 3,73 | 3,73 | 4,78 | 7,47 | ||||||
| 20 | 3/4" | 26,67 | 2,9 | 1,7 | 2,1 | 2,87 | 3,91 | 3,91 | 5,56 | 7,82 | ||||||
| 25 | 1" | 33,4 | 3,4 | 1,7 | 2,8 | 3,38 | 4,55 | 4,55 | 6,35 | 9,09 | ||||||
| 32 | 1 1/4" | 42,16 | 3,6 | 1,7 | 2,8 | 3,56 | 4,85 | 4,85 | 6,35 | 9,7 | ||||||
| 40 | 1 1/2» | 48,26 | 3,7 | 1,7 | 2,8 | 3,68 | 5,08 | 5,08 | 7,14 | 10,2 | ||||||
| 50 | 2" | 60,33 | 3,9 | 1,7 | 2,8 | 3,91 | 5,54 | 5,54 | 9,74 | 11,1 | ||||||
| 65 | 2 1/2» | 73,03 | 5,2 | 2,1 | 3,1 | 5,16 | 7,01 | 7,01 | 9,53 | 14 | ||||||
| 80 | 3" | 88,9 | 5,5 | 2,1 | 3,1 | 5,49 | 7,62 | 7,62 | 11,1 | 15,2 | ||||||
| 90 | 3 1/2» | 101,6 | 5,7 | 2,1 | 3,1 | 5,74 | 8,08 | 8,08 | ||||||||
| 100 | 4" | 114,3 | 6 | 2,1 | 3,1 | 6,02 | 8,56 | 8,56 | 11,1 | 13,5 | 17,1 | |||||
| 125 | 5" | 141,3 | 6,6 | 2,8 | 3,4 | 6,55 | 9,53 | 9,53 | 12,7 | 15,9 | 19,1 | |||||
| 150 | 6" | 168,3 | 7,1 | 2,8 | 3,4 | 7,11 | 10,97 | 11 | 14,3 | 18,3 | 22 | |||||
| 200 | 8" | 219,1 | 8,2 | 2,8 | 3,8 | 6,4 | 8,18 | 10,3 | 12,7 | 12,7 | 15,1 | 19,3 | 20,6 | 23 | 22,2 | |
| 250 | 10" | 273,1 | 9,3 | 3,4 | 4,2 | 6,4 | 9,27 | 12,7 | 12,7 | 15,1 | 19,3 | 21,4 | 25,4 | 28,6 | 25,4 | |
| 300 | 12" | 323,9 | 9,5 | 4 | 4,6 | 6,4 | 10,3 | 14,3 | 12,7 | 17,5 | 21,4 | 25,4 | 28,6 | 33,3 | 25,4 | |
| 350 | 14" | 355,6 | 9,5 | 4 | 4,8 | 6,4 | 7,9 | 11,1 | 15,1 | 12,7 | 19,1 | 23,8 | 27,8 | 31,8 | 35,7 | |
| 400 | 16" | 406,4 | 9,5 | 4,2 | 4,8 | 6,4 | 7,9 | 12,7 | 16,7 | 12,7 | 21,4 | 26,2 | 31 | 36,5 | 40,5 | |
| 450 | 18" | 457,2 | 9,5 | 4,2 | 4,8 | 6,4 | 7,9 | 14,3 | 19,1 | 12,7 | 23,8 | 29,4 | 34,9 | 39,7 | 45,2 | |
| 500 | 20" | 508 | 9,5 | 4,8 | 5,5 | 6,4 | 9,5 | 15,1 | 20,6 | 12,7 | 26,2 | 32,5 | 38,1 | 44,5 | 50 | |
| 550 | 22" | 558,8 | 9,5 | 4,8 | 5,5 | 6,4 | 9,5 | 22,2 | 12,7 | 28,6 | 34,9 | 41,3 | 47,6 | 54 | ||
| 600 | 24" | 609,6 | 9,5 | 5,5 | 6,4 | 6,4 | 9,5 | 17,5 | 24,6 | 12,7 | 31 | 38,9 | 46 | 52,4 | 59,5 | |
| 650 | 26" | 660,4 | 9,5 | 7,9 | 13 | 12,7 | ||||||||||
| 700 | 28" | 711,2 | 9,5 | 7,9 | 13 | 12,7 | ||||||||||
| 750 | 30" | 762 | 9,5 | 6,4 | 7,9 | 7,9 | 13 | 12,7 | ||||||||
| 800 | 32" | 812,8 | 9,5 | 7,9 | 13 | 17,5 | 12,7 | |||||||||
| 850 | 34" | 863,6 | 9,5 | 7,9 | 13 | 17,5 | 12,7 | |||||||||
| 900 | 36" | 914,4 | 9,5 | 7,9 | 13 | 19,1 | 12,7 |
Finiture superfice: Vernice nuda, petrolio, del mulino, Galv, FBE, FBE doppio, 3LPE, 3LPP, catrame di carbone, rivestimento concreto ed involucro del nastro.
Rivestimenti di conclusione: Taglio smussato e quadrato, infilato & coppia.
Il tubo di acciaio del grado B di ASTM A106 è utilizzato nelle applicazioni d'organizzazione più critiche ed anche in determinate applicazioni nel settore automobilistico. Inoltre, alcuni dei prodotti a valore aggiunto del acciaio al carbonio includono d'acciaio per i cilindri di GPL, il grado di api, l'acciaio resistente alla corrosione, l'acciaio strutturale critico dell'applicazione, la qualità della caldaia, i gradi automatici, i tubi di precisione e gradi medi/ad alto tenore di carbonio, tra l'altro.
Il tubo del grado C di ASTM A106 principalmente ha usato in:
| Grado A | Grado B | Grado C | |
|---|---|---|---|
| Carbonio % massimo | 0,25 | 0,30 | 0,35 |
| Manganese % | 0,27 - 0,93 | 0,29 - 1,06 | 0,29 - 1,06 |
| Phosporous, % massimo | 0,025 | 0,025 | 0,025 |
| Zolfo, % massimo | 0,025 | 0,025 | 0,025 |
| Silicio, % minimo | 0,10 | 0,10 | 0,10 |
| Senza cuciture | Grado A | Grado B | Grado C |
|---|---|---|---|
| Resistenza alla trazione, minuto, PSI | 48.000 | 60.000 | 70.000 |
| Carico di snervamento, minuto, PSI | 30.000 | 35.000 | 40.000 |
| Precedente | Nuovo | |||
|---|---|---|---|---|
| Esecuzione | Norma | Materiale | Norma | Materiale |
| Senza cuciture | ASTM A106 | GRADO B | En 10216-2 | P265GH |
Il programma 160 del grado B di ASTM A106 & tubo d'alimentazione acido di ASTM A106 sia sono sciolti o in pacchi stretti con le strisce del ferro. Imballaggio speciale: Metallo o casi, pallet di legno ecc.
Requisiti di segno
Rotolato, muoia timbrato, o dipinga stenciled (l'opzione del produttore).
